油封的泄漏

发现由油封泄漏时，首先应确认发生泄漏的部位，如果不是由油封泄漏，有时是由于附着了油脂等泄漏以外的原因而误认为是泄漏。导致油封泄漏的主要原因：

1、由于尺寸公差不符合标准规范而使油封外缘与腔体配合的静态密封表面发生变形；

2、由于工况条件过于苛刻引起材料龟裂，尤其是在油封密封刃口上的龟裂；

3、由于工况条件过于苛刻和橡胶弹性体与工作介质不相容引起橡胶硬度增加，或者弹性体的硬度太高；

4、密封介质使橡胶溶胀，降低了橡胶的硬度，由此使油封过早的老化和磨损；

5、由轴至密封唇口区的腐蚀，将给密封系统的密封性能留下性的故障隐患；

6、润滑剂失效而使系统处于干运转状态，从而使密封唇快速磨损；

7、综合性老化，橡胶弹性体与密封介质双双老化；

8、在密封唇口处形成“油碳”污垢，使油封密封唇缘被托起，引发密封系统的泄漏故障；

9、油封的密封唇缘不再追随轴表面的振动以及轴的跳动；

10、污染物从密封的里外面性的嵌入密封刃口上造成轴表面和密封唇缘的过早磨损；

11、装配过程不规范引起轴表接触面被破坏而造成密封唇过早磨损；

12、密封刃口在储存、运输和装配过程中受到损坏。

当油封泄漏时，应着重分析其泄漏的不同情况，从而采取不同的措施。油封不同阶段的泄漏应分为：

1、不透水，在油封上看不到湿气；

2、湿润，在密封刃口区出现不影响密封功能的湿气膜，但湿气膜没有扩展到背面；

3、潮湿，湿气膜扩展到背面，并形成水珠，但尚未连续滴下；

4、可测量的泄漏，可以看到腔体外部有从油封背面流出的可以识别的微小液流流量；

5、暂时的泄漏，密封系统短暂的故障，例如由于密封刃口下的污染物微粒引起的，它可以在继续使用时把它们冲洗掉；

6、明显的泄漏，暂时的漏泄导致密封唇和防尘唇由于在密封唇与防尘唇之间，加注的润滑脂过多。

溢流出来的油脂表现为系统外部的明显泄漏。另外，根据油封使用运转的时间过程来分析泄漏原因，例如：刚开始使用就泄漏的早期破损；使用短时间后开始泄漏的过早损坏；使用较长一段时间后在工作工程中发生泄漏的损坏和发生油封设计使用寿命末期的泄漏损坏等等。

油封的运输与装配

油封是精密元件,装配与保管不当回影响使用性能。油封在运输和储存时应注意：

1、不要打开原包装，注意包装是否损坏，装配前尽量把油封留在原包装里；

2、避免日光直晒，也不要放置在高温热源附近，因为这会促使橡胶老化；

3、油封不得随意散放，要注意防尘和防土，确保使油封处在封闭或有盖状态；

4、在运输和使用油封时，为防止油封变形和弹簧脱落，请不要给与过分冲击；

5、油封也不能用细绳捆扎，也不要挂在钉子或金属线上，这样会损伤密封唇；

6、不得把油封放到潮湿的地方，这样会使金属部件生锈；

7、不要将密封件放在靠近电视和产生臭氧的地方；

8、请不要用指甲或硬物摩擦唇口端部，以防损坏密封唇。

油封的装配，无论油封的安装部分设计和油封的选择多么适宜，如果组装的粗糙，也不能充分发挥油封预定的功能。组装时应注意：

1、油封安装时,外表面应涂上适当的润滑剂，唇口应涂上适合的清洁润滑脂，带有防尘唇的油封，应在主付唇间填满适合的清洁润滑脂，再进行装配；

2、把油封的密封唇口端朝向密封介质一侧,切忌反向装配；

3、油封装入座孔时,应采用专用工具推入,防止位置偏斜；

4、油封唇缘通过的螺纹,键槽,花键等处应采取各种措施来防止唇缘损伤,并用专用工具装配；

5、油封应水平放入座孔，并均匀加压，请勿倾斜强制推进。

▼ 附下图：油封安装的正当与不当方法

油封的尺寸与规格

油封型式繁多，各个***和厂家都有自己的标注方法，虽然如此，由于油封是标准件，如果不是因特殊设计而新开模具，油封尺寸一般只给出内径和外径，及高度。

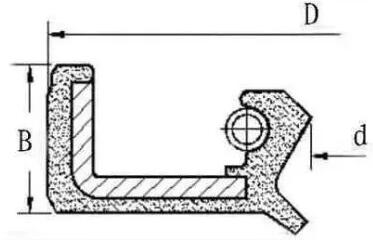

▼ 参见下图：油封尺寸标注示意图

上图中小d表示油封的内径，大D表示油封的外径，而B表示油封的高度。例：TC30*40*5，表示型式为TC（双唇包骨架）内径为30mm 外径为40mm 高度为5mm的骨架油封。有时后面也可跟DIN，GB/T9877-88等表示油封所依据的标准。油封的内径尺寸范围一般在：Φ16～440mm，宽度常见为7～20mm。

油封的标准

油封是工业应用比较广泛的，重要的零部件，为推动油封工业快速发展，各***都制定推出了一系列相关标准。我国油封标准普遍应用的是，国标GB9877.1/2/3—88系列，GB13871-1992油封标准。HG4-692-67 是我国化工部提出的油封标准。

《GB/T9877.1-88》适用范围：—— 本标准规定了内包骨架旋转轴唇形密封圈的基本结构、骨架和弹簧尺寸系列。本标准适用于安装在设备中的旋转轴端，在压差不超过0.03MPa的条件下，对流体和润滑脂起密封作用的内包骨架旋转轴唇形密封圈;《GB/T 9877.2-1988》是旋转轴唇形密封圈结构尺寸系列**部分:外露骨架旋转轴唇形密封圈的相关规定。

《GB13871-1992》适用范围：—— 本标准规定了轴径从6～400mm和相应的密封腔体(以下简称腔体)内孔直径从16～440mm的旋转轴唇形密封圈(以下简称密封圈)的基本尺寸和公差。为了保证不同制造厂的密封圈的互换性，本标准还规定了轴与安装孔的尺寸和公差。本标准适用于工作压力等于或小于0.05MPa的密封圈，不适用于更高的工作压力。

我国重新制定了适应国际化发展的油封制品***推荐标准《GB/T13871.1-2007》和《GB/T13871.4-2007》。新国标已于2008年7月1日正式实施。此标准由拥有橡胶与橡胶制品标准化技术委员会密封制品分会技术委员会编订。新标准达到了国际同等技术标准的要求，提升了密封制品的技术要求，为更好的解决长期困扰我国企业的“三漏问题”提供了很好的技术保障。此次新标准的实施必将逐步推动油封制品行业的新发展。

另外：国际上的油封标准是： 6194（国际 标准)、DIN3760(德国工业标准）、JIS2402（日本工业标准）。
